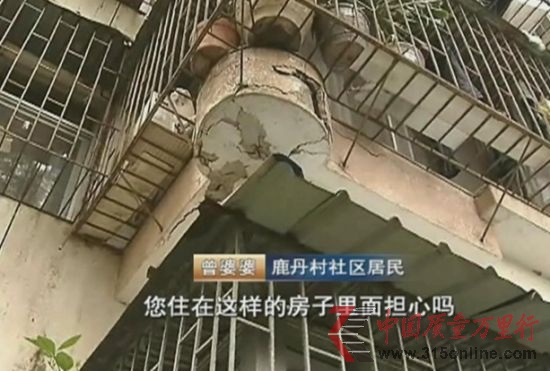

视频截图。（图片由央视财经频道提供。）
大量海砂进入到了深圳部分在建的工地里，而国家规定，对钢筋混凝土，海砂中氯离子含量不应大于0.06%。若必须使用海砂时，则应经淡水冲洗，其氯离子含量不得大于0.02%。 海砂的危害，专家最担心的就是海砂里含有的氯离子，一旦超标，将严重腐蚀混凝土里的钢筋，破坏建筑的混凝土结构，产生安全隐患。在我们的记者报道了此事之后，深圳一些消费者也迅速的给我们爆料，在深圳就有这么一个小区，叫做鹿丹村小区。
1989年建成的时候，可以算做是当年深圳最豪华的社区。但当鹿丹村小区的居民们入住不久，住户们便发现楼板开裂、墙体裂缝等问题，每逢雨天渗水不止。在2000年深圳市政府的调查结果显示，问题的根源就是建设时使用大量海砂。因为海砂侵蚀，鹿丹村社区24栋房屋的裂缝越来越多，每每台风来临，居民生活均胆战心惊。
视频截图。(图片由央视财经频道提供。)
鹿丹村位于深圳市罗湖区金融繁华地段，毗邻香港，占地7.54万平方米，社区的24栋、7层高多层楼房始建于1987年，1989年竣工，住户1280户，是当时深圳有名的豪华社区。如今虽然年仅24“岁”，却已经成为病入膏肓的社区。
记者：我看钢筋都生锈了是因为海砂，鹿丹村业委会副主 巫婆婆：就是这个里面，你看都生锈了每一栋都有。
巫婆婆是早期住进鹿丹村的居民之一，进驻鹿丹村社区大约十年，她的房子就出现了渗水情况，之后房屋的裂缝越来越多。最后，楼道口架起了钢筋框架，因为担心房屋倒塌，每天进出楼房，巫婆婆都不忘看看楼门的钢筋框架。
记者：这是什么时候做的。
巫婆婆：恐怕也有十几年了。
记者发现经过海砂侵蚀，多栋楼房露出了已经被锈蚀的钢筋，有一些钢筋虽然还贴在房屋上，但用手轻轻一折，就可以将钢筋折断，还有的一些墙壁，稍微一动，就会脱落一大块。用巫婆婆的话说，如果房屋不修补，早不能居住。
鹿丹村居民曾婆婆：我们装修过两次不装修根本没法住。
和其他居民一样，曾婆婆住进鹿丹村遭遇了同样的尴尬，房屋渗水、裂缝。经过两次装修之后，虽然勉强能居住，但存在的问题，同时，被这样的烦恼困扰至今。
曾婆婆：05年的时候钢筋已经(露出来) 我们看到处都露出来，好恐怖。
记者：您住在这样的房子里面你担心吗？
曾婆婆：担心非常担心 因为我们不知道什么时候 他的钢筋一毁那个东西掉下来。
因为鹿丹村社区危房严重，近几年不少居民已经搬离社区，仅有少数老人居住在此。他们担心不知道什么时候，房屋会突然倒塌。
曾婆婆：那边的楼顶已经塌过有一块混凝土塌下来了。
依照建设部2005年7月1日实施的，民用建筑设计通则》设计使用年限规定：普通建筑和构建物使用年限为50年。然而鹿丹村社区因为建筑过程中使用海砂，使用年限不到一半就变成了危房。
样品检测：7份样砂 5份不合格
调查整个海沙市场的过程中有一个疑问一直困扰着我们，眼见着大量的海沙从海里捞起来，没有经过国家规定的淡水冲洗，就直接参在了混凝土中，倒进了建筑工地。这样的海沙和参有海沙的混凝土，究竟何不合格呢？这些海砂中氯离子含有量究竟有没有超标呢？他们对于修筑的建筑，会造成怎样的伤害？我们315在行动的记者为了让报道更加准确，分别在深圳6家搅拌场采取了样砂，两处建筑工地抽取了混凝土样品，送往设立在深圳大学土木工程学院的广东省滨海土木工程耐久性重点研究室进行了检测。我们来看专业机构最新的检测结果。
315在行动的记者首先来到深圳龙岗区龙城街道龙西社区在玉湖山庄附近一家没有挂牌的搅拌站取了一份样砂，编号为1号样砂。之后记者又赶到附近的百利建材搅拌站，搅拌站人员告诉记者，他们这里有海砂也有河砂。在他们的工房内记者看见了几袋用编织袋装着的河砂，相比大量堆放在搅拌场的河砂成为砂中贵族。
记者：这是什么砂来的？
砂场老板2：我们海砂也有 河砂也有。
同时，记者将在百利建材搅拌站取到的样砂编号为2号，同时也采取了部分河砂样砂。并封存样砂之后，记者来到福田区侨城东路的港创搅拌场。搅拌站工作人言介绍，该公司有三家搅拌站，现在的混凝土大多送往地铁修建，仅有少量房屋建筑。经过工作人员见证，记者在港创搅拌站取了样砂，并编号为3号砂。
记者驱车随意而行，第四个采砂目标地是南山西丽火车站对面的天地搅拌站。经过工作人员允许，记者采取一袋样砂，编号为4号样砂。此时天色已晚，记者将福永海上采取的样砂编号为5号样砂后，结束了第一次样砂采取。
次日上午，记者来到位于南山区的华润搅拌站，华润搅拌站正在给南山区大冲旧改项目供应混凝土，施工方也是华润公司。在搅拌站人员允许见证之下，记者采取了两袋样砂，分别编号为6号，7号样砂。
同时，记者又在华润工地采取了混凝土样品。同时，记者也赶到了深圳地铁9号线1015标段采集了混凝土样品。
3月11日，记者拿到了送往深圳大学滨海土木工程学院广东省滨海土木耐久性重点实验室检测的样砂结果。检测结果显示：7分样砂5份样砂不合格，其中包括一份河沙。
深圳大学土木工程学院
广东省滨海土木耐久性重点实验室 博士
副教授 董必钦：检测结果来看的话 7个样品里面的话有5个是不合格的 另外只有2个是合格的
董博士介绍，按照国家规定每克海砂中，建筑用材单料，氯离子含量不得超过0.06毫克，用于含有钢筋的海砂每克氯离子含量不得超过0.02毫克。而检测报告显示：7份样沙中，2号样沙含有氯离子含量接近国家最低标准，3号样沙略高于国家最低标准。其他5个样沙均远高于国家标准。
董必钦：不合格 最高的已经到了0.15(毫克)到0.16(毫克)左右 已经超过了规范的两到三倍 这个危害已经是非常危险非常严重的后果
为了了解混凝土内氯离子的含量以及对深圳建筑的危害，记者分别从深圳地铁9号线1015标段、华润大冲施工工地采取了混凝土样品送往深圳大学广东省滨海土木工程耐久重点研究室检测。
深圳大学
土木工程学院 广东省滨海土木工程耐久性重点实验室 高级工程师
陆晗：我们按照水用工程混凝土实验规则里面的那个混凝土中砂浆水溶性氯离子含量测定的方法 来进行测定氯离子含量
经过深圳大学广东省滨海土木工程耐久性重点研究室专家针对的1号、2号混凝土样品检测，混凝土检测结果显示：从华润大冲旧改项目工地采取的1号混凝土样品，检测结果为每克混凝土砂浆含有氯离子0.0283毫克。
从深圳地铁9号线1015标段工地采取的2号混凝土样品，检测结果为每克混凝土砂浆含有氯离子含量为0.0083毫克。
董必钦：含了钢筋的混凝土 也就是我们讲的钢筋混凝土那么他的(国家)标准是0.02%
不论是样砂单样的检测，还是混凝土成品样品检测，深圳在建地铁的混凝土氯离子含量是符合国家规定的，而华润置业的大冲旧改项目工地使用砂子，已经超过国家使用标准。大冲旧改项目会不会重蹈鹿丹村社区楼房的覆辙，专家介绍说，至少在建材违规使用的问题，未来的结果是可以预见的。
